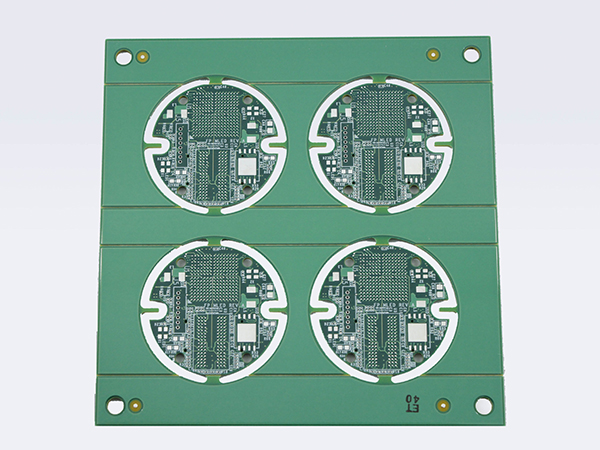

10层4阶半导体HDI PCB测试板

10层4阶半导体HDI PCB测试板是公司研发生产的系列4阶HDI板之一，也是4阶盲埋孔板之一，该型线路板采用生益S1000-2M材质，经激光钻孔、表面沉金等工艺生产制造而成。最小孔径可达0.1mm，最小线宽线距达200/110um。该HDI板被广泛用于半导体测试领域。

10层4阶半导体HDI PCB测试板

半导体行业的发展日新月异，对于半导体产品的研发和生产测试提出了更高的要求。在这一背景下，10层4阶半导体HDI PCB测试板成为了一种重要的测试工具。

HDI（High Density Interconnect）技术是一种高密度互连技术，通过在PCB（Printed Circuit Board）上采用微细线宽和间距，将更多的电子元件集成在一个较小的空间内。这种技术在半导体行业中得到了广泛应用，对于提高电子产品的性能和可靠性具有重要意义。

10层4阶半导体HDI PCB测试板具有多种特点和优势。首先，它采用了多层设计结构，可以同时测试多个电子元件，大大提高了测试效率和准确度。其次，该测试板采用了4阶的设计，为半导体产品的多个测试环节提供了充分的信号传输和供电能力。此外，这种测试板还具有较高的层间连通性和信号完整性，可以有效降低测试误差和信号交叉干扰的可能性。

10层4阶半导体HDI PCB测试板的推广应用将对整个半导体行业产生积极的影响。首先，它将提高半导体产品的测试效率和准确度，有助于降低制造成本和提高产品质量。其次，这种测试板的广泛应用将促进HDI技术的发展和推广，带动整个半导体行业的技术进步。最后，该测试板的使用还将加强半导体企业与测试设备供应商之间的合作，形成更加良性的产业生态。

综上所述，10层4阶半导体HDI PCB测试板的出现对于半导体行业来说具有重要的意义。它不仅提高了半导体产品的测试效率和准确度，还推动了HDI技术的发展和整个半导体行业的进步。相信随着更多企业的采用和推广，这种测试板将在半导体行业中发挥更加重要的作用。
